Alineamientos verticales
Un alineamiento vertical es
la proyección sobre un plano vertical del desarrollo del eje del perfil
longitudinal y de la subrasante
Los elementos que lo integran son:
1-tangentes
2-curvas verticales
¿Qué se
requiere para hacer un alineamiento vertical?
se necesita poder desarrollar el perfil longitudinal para ello se
necesita realizar un diseño a través de una nivelación
Para ello
veremos lo siguiente
Altimetría
Cuando 2 o más puntos están a
diferentes alturas se dice que entre ellos hay una diferencia desnivel cuya
diferencia puede medirse d varias maneras
La altimetría el método topográfico
tiene por objeto determinar las diferencias de altura entre los puntos de un
terreno y posteriormente representar los datos en un plano
Para
conocer estas diferencias d nivel hay que medir distancias verticales directas
(es cuando se mide a partir de un punto) o indirectamente (cuando se toma de
referencia un nivel ya establecido), a esta operación se le denomina nivelación
Datum: se llama ala superficie de nivel
que se toma como referencia que puede ser real o imaginaria
Las
distancias verticales que se miden a partir de una superficie de nivel plano de
referencia arbitraria, que debe ser normal o la dirección de la plomada se
denomina cota
Cuando
el plano de referencia coincide con el nivel del mar, las distribuciones verticales
medidas a partir de dicho plano se denomina altitud
Dispositivos empleados en una nivelación
Nivel d manguera
nivelación con manguera
Nivel de mano
Nivel de pita
Nivelación
La nivelación
se define como el método de expresar las alturas relativas de varios puntos por
encima o por debajo de cierto plano horizontal que se llama plano de referencia
(BM)
(BM)
banco de marca: se denomina así a un punto más o menos de carácter permanente
del cual se conoce su localización y elevación nos sirve de base para cualquier
nivelación
Existe
4 tipos de nivelación
1- nivelación simple
2- nivelación compuesta
3- nivelación inversa
4- nivelación por rasante
nivelación simple
es el proceso en el cual desde una
sola posición del aparato se puede conocer las cotas de todos los puntos del
terreno que se desea nivelar
las lecturas que intervienen en una nivelación
simple son
v atrás: es donde se coloca la estadía e mi nivel de
referencia llamado banco de marca
v intermedia: es la lectura que se ubica en todos
aquellos puntos que deseamos conocer su nivel o elevación
altura de aparato: para conocer la altura de aparato
le voy a sumar a la elevación vista atrás
nivelación
simple
Nivelación
compuesta
Es aquella en la cual no es posible
visualizar todos los puntos a los cuales se les quiere conocer su elevación siendo
necesario trasladar el aparato de posición el desnivel se obtiene repitiendo
una nivelación simple cuantas veces sea necesario utilizando puntos intermedios
llamados puntos de vuelta, la nivelación se va llevando por la ruta mejor
posible hasta llegar al punto final
Toda nivelación se efectúa a partir
de un punto de elevación conocido llamado Banco de Marca
Calculo de
cotas partir de una nivelación compuesta
vídeo de nivelación simple y compuesta en campo
Nivelación
por rasante
Es el
proceso de comparación de niveles que se a realizado de la rasante es decir que
se debe conocer la nivelación del terreno
Pero antes
veremos cómo obtener las elevaciones d la rasante
Se obtiene
a partir de un método que puede ser nivelación compuesta o por un levantamiento
taquimétrico o por lo que conocemos también como una nivelación o un
levantamiento con estación total para poder generar diferentes elevaciones o
coordenadas
ELEVACION
A CONOCER =ELEVACION CONOCIDA +/- (PENDIENTE*DISTANCIA) /100
Luego de
conocer esta formula se inicia el procedimiento siguiente
-
primero
determinamos las elevaciones del terreno partiendo de un BM que puede ser
Geodésico
o asumido luego obtenemos el perfil del terreno y su respectiva rasante
-
con
esa información se necesita que obtengamos las elevaciones de la que será
nuestra rasante en este caso podría ser una carretera, tubería etc.
-
Para
la nivelación por rasante se debe partir del mismo BM que se utilizó para
realizar la nivelación de dicho proyecto para poder conocer la altura del
aparato
-

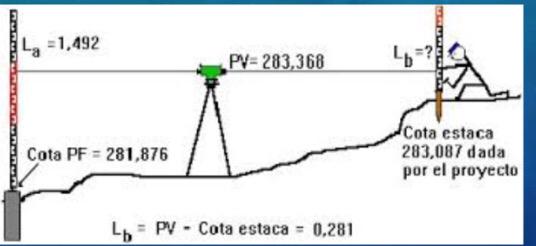

Por
lo tanto, en una nivelación por rasante se colocarán lecturas de mira
-
LM
= ALTURA DE APARATO – ELEVACION DE LA RASANTE
En conclusión, podemos decir que la
nivelación por rasante es el proceso de poder colocar lecturas de mira para
efecto de poder realizar un chequeo de cualquier tipo de rasante cuando Ya se
conoce la nivelación del terreno

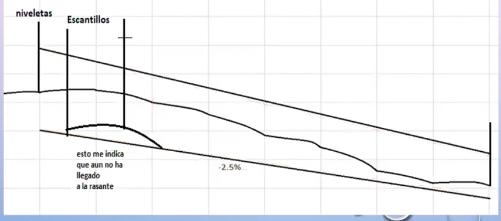

otra aplicación de nivelación por rasante en la construccion es:
para realizar el chequeo de los procesos de excavación en diferentes rasantes cuyos procesos los desconoce los maestros de obra en su gran mayoría ellos lo realizan utilizando la cinta métrica o con escantillos
