Tema: Urbanizaciones y edificaciones
Sub-tema: Trazo de ejes y laterales para cordón
Equipo
Cinta métrica
Plomadas
almádana (marro)
estacas (trompos)
libreta de campo.
Teodolito
- INDICACIONES:
- · Suponer una intersección de
vías de 10 metros de ancho en terrenos irregulares si se puede.
- · Los laterales se consideran
internos.

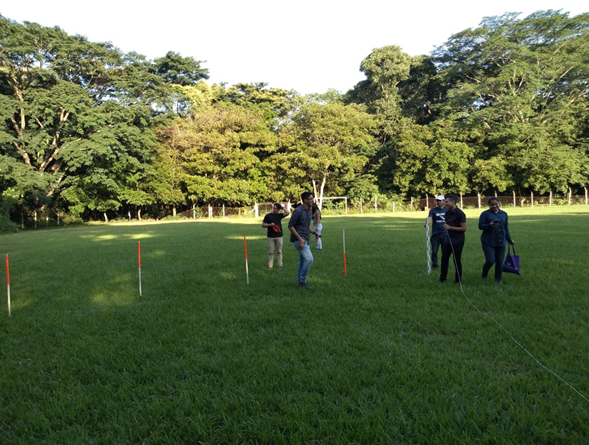

- Procedimiento:
- 1- Realizar todos los cálculos
necesarios y colocar dos líneas ejes de aproximadamente 30mts de longitud
cada una, ubicar el PI y determinar la ubicación del PC y PT.
- Para la obtención de laterales
se realizó el procedimiento ubicando el aparato sobre un PIH establecido,
y de igual manera al proceso anterior; encontrando el PCH y PTH
estableciendo entre PCH-PIH y PIH-PTH una deflexión de 70°30‟.
- 2- Trazar un lateral interno
utilizando el procedimiento para trazar curvas horizontales (cuerdas
mayores o menores) de ambos ejes incluyendo la vuelta (curva) de
intersección.
Ubicados los puntos, se colocó el aparato sobre
PCH y visando en este las cuerdas a cada 5 m con las deflexiones acumuladas
para obtener los estacionamientos para armar la curva del lateral. Obtenidos
estos estacionamientos se visualizó el trazo del lateral y se comprobó que su
último punto estuviera a 4 metros de separación del PTH, ya que en el PCH se
tomó de esta forma, comprobando que el trazo del lateral estaba paralelo, por
lo tanto se vio que el proceso fue correcto
4- Encontrar la elevación del cordón en cada estación
Datos y formulas a
utilizar:
Δ = 70°30’
g = 10°
PI = 3 + 945
Cuerdas @ 5mts
A = 10mts
Pbombeo = 2.5%
Plongitudinal =
1.5%
R = C / 2*sen(g/2)
ST = R*tan(Δ/2)
Lc = (Δ/g)*C
PC = PI – ST
PT = Pc + Lc
Def/mt = (Δ/2) / Lc
C1/C = R1/R
