TEMA: PROYECCIONES CARTOGRAFICAS
SUB TEMA: TRASLADO DE COORDENADAS Y ELEVACIONES GEODESICAS
EQUIPO A UTILIZAR
Cinta métrica
Plomadas
almádana (marro)
estacas (trompos)
libreta de campo.
Miras (estadías)
Teodolito
§ Trazar una poligonal cerrada de
precisión entre el mojón geodésico ubicado en el interior de la UES FMOCC y un
punto seleccionado por el instructor, que sea de la poligonal anterior, el más
lejano. Las coordenadas planas geodésicas son:
§ LATITUD: 317181.677
§ LONGITUD: 435976.560
§ ELEVACIÓN: 757.823 msnm
1. Trazar una poligonal abierta, colocando
trompos en cada vértice que la conforman y para su reconcomiendo se colocaron
jalones.

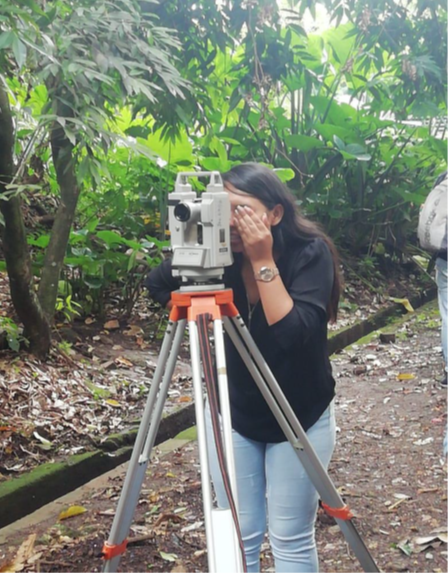

§ 3. Colocar el teodolito en el punto
1 de la poligonal centrando primero el trípode tratando de hacer un triángulo
equilátero, sembrando una pata y dejando las otras 2 sin sembrar para poder
mover con ellas el trípode cuando se necesite volverlo a centrar. Montar el
teodolito en la base del trípode y enroscarlo bien para que no resbale, nivelar
el ojo de pollo y los niveles tubulares.
§ 4. Tomar el azimut base para poder
obtener los rumbos de las líneas de la poligonal.

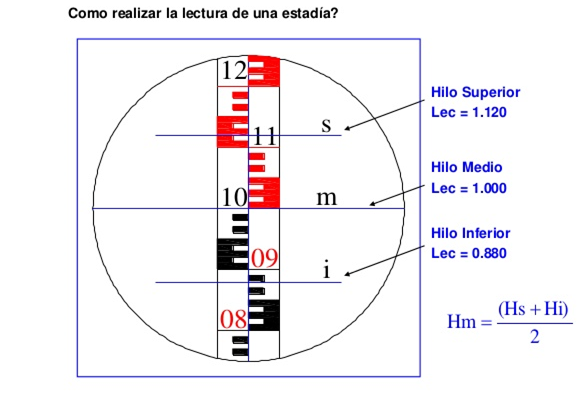

§ 5. Realización del levantamiento por
el método de taquimetría y doble deflexión, obteniendo los ángulos horizontales
y verticales como también las lecturas de los hilos superior, inferior y
central.
MEMORIA DE CALCULO
§ 6. Realizar los respectivos cálculos
de la poligonal para poder obtener rumbos, distancias, proyecciones y
elevaciones de cada uno de los puntos.
1.
Sacar
el promedio de las deflexiones
2.
3. Cálculo de las elevaciones de los
puntos de la poligonal.

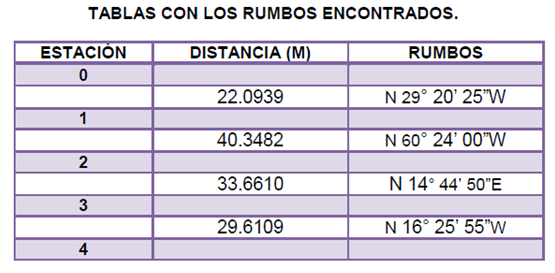

4. Cálculo de los rumbos a partir
del azimut base.
5. Proyecciones de los tramos de la
poligonal

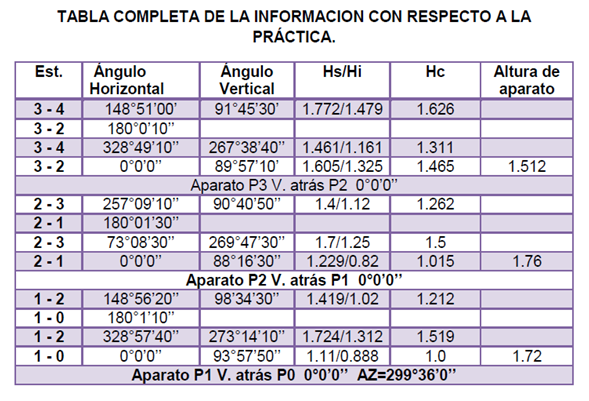

FORMA DE ANOTAR
EN LA LIBRETA
DIBUJO EN AUTOCAD
