TOPOGRAFIA II: PRACTICA #5

TEMA: USO DEL GPS

SUB TEMA: CALIBRACION DEL NAVEGADOR MANUAL PARA LA OBTENCION DE COORDENADAS ESTATALES DE EL SALVADOR

EQUIPO

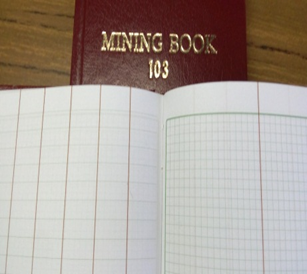

Libreta de campo

GPS

INDICACIONES:

§ Se sugiere que cada estudiante aprenda a calibrar el GPS y a tomar lecturas de los puntos de un terreno.

Para poder realizar esta práctica se requiere que el terreno éste despejado, sin ninguna interferencia de árboles o edificaciones, para tomar las lecturas.

§ Posteriormente se compararán los datos con el cálculo de las tablas y con la calculadora Geo Cal.

Primero se ubica el terreno que se desea levantar y se ubican los respectivos puntos de los cuales se desea conocer sus coordenadas.

Se procede a ubicarse sobre cada punto del terreno verificando que no exista ninguna interferencia que afecte su visibilidad a través de los satélites.

§ Se verifica que el aparato este generando datos reales

Para El Salvador las coordenadas de origen son:

Φ =13°47¨N λ=89°00¨W

§ Se empieza a obtener las coordenadas de cada punto utilizando el aparto y anotando los datos que arroja

§ Al final se pasa a la respectiva representación de los datos tomados en cada punto.

§ Coordenadas Geográficas

Por medio del GPS se obtuvieron 8 puntos en Coordenadas Geográficas. Los datos que se obtuvieron en campo son los siguientes:
Punto Coordenadas Elevación

Latitud (N-S) Longitud (E-W)

1 N 13°58’15’’ W 89°34’26.3’’ 763.00
2 N 13°58’16’’ W 89°34’26.3’’ 746.00
3 N 13°58’15.8’’ W 89°34’26.1’’ 748.00
4 N 13°58’16.3’’ W 89°34’25.9’’ 747.00
5 N 13°58’15.7’’ W 89°34’24.2’’ 749.00
6 N 13°58’15’’ W 89°34’23.9’’ 749.00
7 N 13°58’14.7’’ W 89°34’24.1’’ 749.00
8 N 13°58’14.4’’ W 89°34’24.4’’ 749.00
Estas coordenadas son necesarias convertirlas a Lambert para poder realizar nuestro plano.

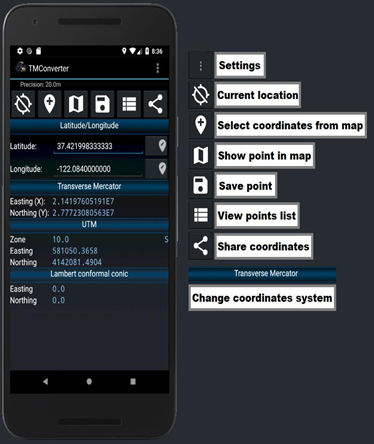

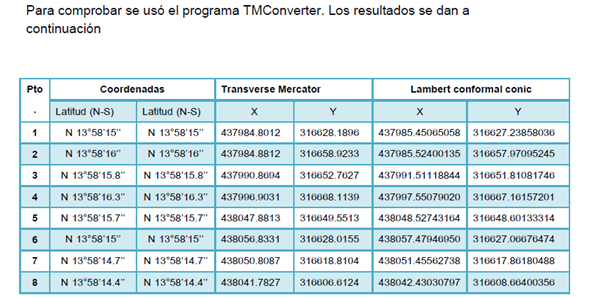

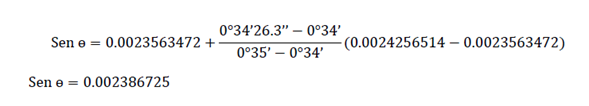

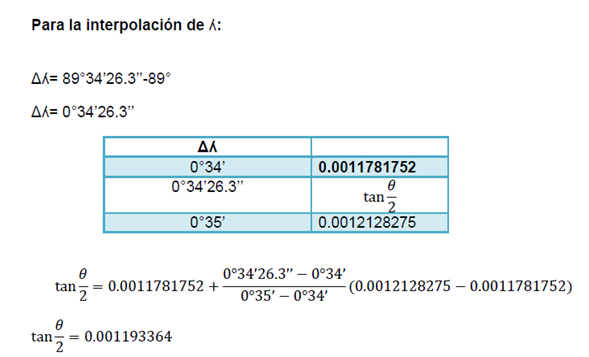

Debido a en las tablas solo aparecen los valores hasta el minuto, hay que realizar una interpolación para determinar los valores de R, sin θ, Y' y tan θ/2. La interpolación que se lleva a cabo es lineal y considera valores del minuto anterior y del minuto posterior para encontrar el valor que corresponde a los segundos del punto tomado en campo. Haciendo el procedimiento se tiene lo siguiente:

Ejemplo:
